Các loại đai ốc vít bi và cách chọn loại phù hợp

Đai ốc là bộ phận quan trọng của hệ thống vít bi. Các loại đai ốc vít bi khác nhau có cấu trúc và đặc tính hoạt động độc đáo, việc chọn sai loại có thể ảnh hưởng đến hiệu suất của thiết bị hoặc thậm chí rút ngắn tuổi thọ sử dụng của thiết bị. Bài viết này sẽ giới thiệu các loại đai ốc vít bi thông dụng và hướng dẫn cách chọn loại phù hợp.

Đai ốc vít bi có nhiều loại khác nhau, có thể được phân loại theo các tiêu chí khác nhau:

1. Bằng phương pháp luân chuyển bóng

• Loại ống hồi bóng
Đai ốc ống hồi bóng sử dụng một ống để luân chuyển các quả bóng. Các quả bóng được nâng lên, đi qua ống hồi và-đi vào rãnh đai ốc, tạo thành một vòng lặp vô hạn. Nó phù hợp với các ứng dụng có tốc độ trung bình- đến{4}}cao và tải{5}}nặng.

• Tấm dẫn hướng / Loại làm lệch hướng
Các tấm dẫn hướng hoặc đai ốc làm lệch hướng các quả bóng thông qua một bộ làm lệch hướng bên trong đai ốc. Thiết kế nhỏ gọn và mang lại khả năng lưu thông trơn tru, phù hợp với các thiết bị tự động hóa cỡ nhỏ- đến trung bình-hoặc các cơ sở lắp đặt có không gian hạn chế.

• Loại giới hạn-kết thúc
Đai ốc-có nắp cuối sử dụng các nắp cuối để nâng các quả bóng lên, sau đó các quả bóng này đi qua đai ốc và quay trở lại để hoàn thành một vòng lặp liên tục. Loại này đặc biệt phù hợp với các hoạt động cấp liệu nhanh và các ứng dụng tải thấp- đến-trung bình.

2. Bằng tải trước/Độ chính xác

• Đai ốc đơn
Đai ốc đơn bao gồm một thân đai ốc có nhiều rãnh bi bên trong. Các viên bi lăn giữa trục vít và đai ốc, biến chuyển động quay thành chuyển động thẳng. Chúng đơn giản, tiết kiệm chi phí-và phù hợp với các ứng dụng có yêu cầu về độ chính xác vừa phải.

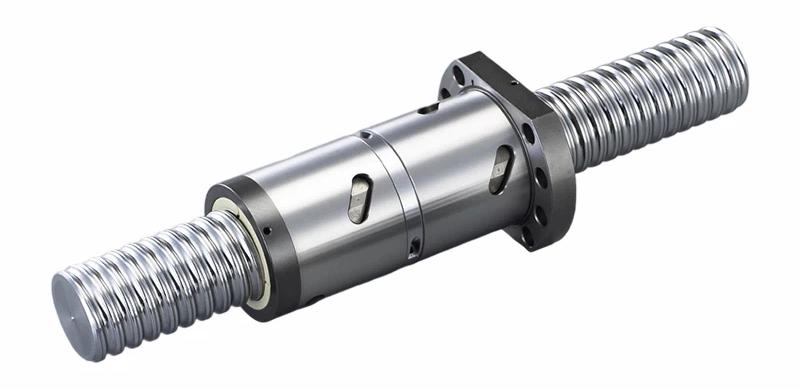

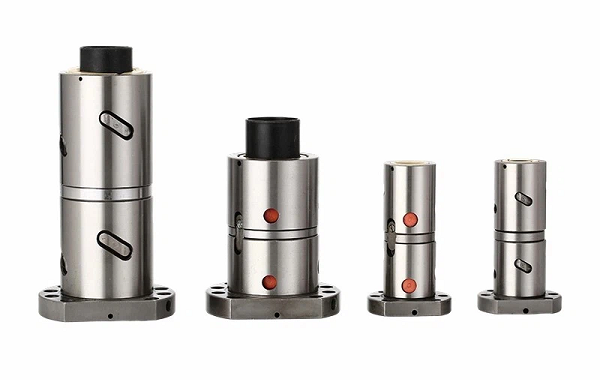

• Đai ốc đôi / Đai ốc nạp sẵn
Đai ốc đôi bao gồm hai đai ốc kết hợp với tải trọng đặt trước giữa chúng. Cấu hình này giúp loại bỏ phản ứng ngược, cải thiện độ cứng dọc trục và nâng cao độ chính xác định vị. Nó được sử dụng rộng rãi trong các máy CNC, máy móc chính xác và hệ thống tự động hóa có độ chính xác cao-.

3. Bằng cách lắp đặt/hệ số hình thức

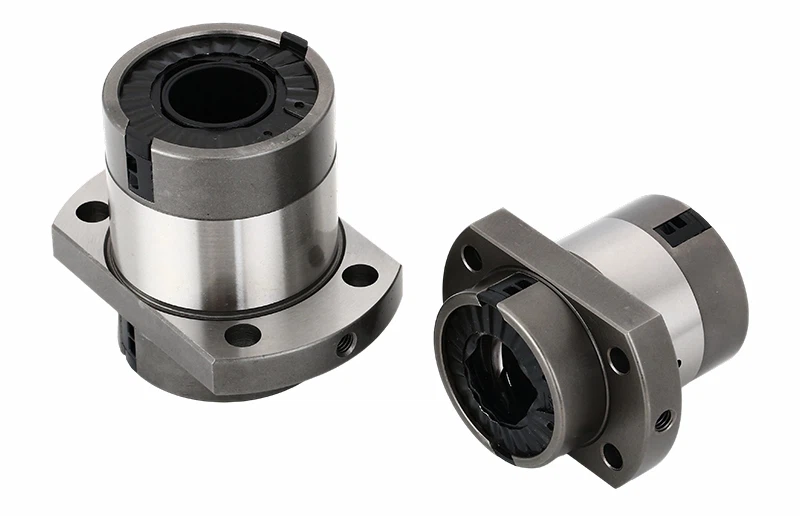

• Đai ốc mặt bích
Đai ốc có mặt bích có mặt bích ở một đầu, mang lại sự hỗ trợ và ổn định bổ sung. Chúng có thể được gắn trực tiếp vào các bộ phận của máy, chẳng hạn như thanh trượt hoặc bánh xe, ngăn ngừa chuyển động hoặc xoay không mong muốn. Đai ốc mặt bích thường được sử dụng trong máy móc công nghiệp và hệ thống tự động hóa-tải trọng cao, trong đó chuyển động tuyến tính chính xác là rất quan trọng.

• Đai ốc hình trụ / không{0}}có mặt bích
Đai ốc hình trụ có bề ngoài nhẵn, nhỏ gọn, tiết kiệm không gian lắp đặt và cho phép tích hợp linh hoạt vào kết cấu thiết bị. Chúng thường được sử dụng trong robot, hệ thống tự động hóa nhỏ gọn và máy móc tùy chỉnh.

Khi chọn đai ốc vít bi, điều quan trọng là phải xem xét hiệu suất, độ chính xác và môi trường vận hành:

Các loại đai ốc vít bi khác nhau phù hợp cho các ứng dụng công nghiệp khác nhau:
• Máy CNC:Đai ốc đôi (loại nạp sẵn) có thiết kế mặt bích thường được sử dụng để đạt độ chính xác cao.
• Tự động hóa công nghiệp:Tùy thuộc vào độ chính xác cần thiết mà chọn đai ốc đơn hoặc đai ốc nạp sẵn.
• Người máy:Các thiết kế có giới hạn về không gian-thường sử dụng đai ốc hình trụ để tích hợp nhỏ gọn.
• Thiết bị bán dẫn và chính xác:Đai ốc đôi (loại có sẵn) hoặc loại ống hồi bi/đĩa dẫn hướng thường được sử dụng để đảm bảo độ lặp lại cao và chuyển động trơn tru.

Đai ốc vít bi có nhiều loại, mỗi loại có đặc điểm riêng biệt về phương pháp tuần hoàn bi, tải trước, kiểu lắp và độ chính xác. Việc chọn đai ốc phù hợp không chỉ phụ thuộc vào tải trọng và độ chính xác chuyển động của thiết bị mà còn phụ thuộc vào không gian lắp đặt, môi trường vận hành và yêu cầu ứng dụng.
Là một nhà sản xuất vít bi có kinh nghiệm, JSM cung cấp nhiều loại vítvít bóngvới các lựa chọn đai ốc khác nhau để đáp ứng nhu cầu công nghiệp đa dạng.Liên hệ với chúng tôingay hôm nay để nhận được hướng dẫn lựa chọn của chuyên gia và các giải pháp tùy chỉnh!
