Đường ray hướng dẫn tuyến tính là gì

A Đường ray hướng dẫn tuyến tính, còn được gọi là Hướng dẫn đường sắt tuyến tính, được sử dụng để đạt được chuyển động tuyến tính mượt mà và chính xác . Nó được áp dụng rộng rãi trong các máy CNC, hệ thống tự động hóa và thiết bị công nghiệp . nhưng nó hoạt động chính xác như thế nào và tại sao nó lại quan trọng như thế nào trong kỹ thuật hiện đại? Hãy xem xét kỹ hơn .

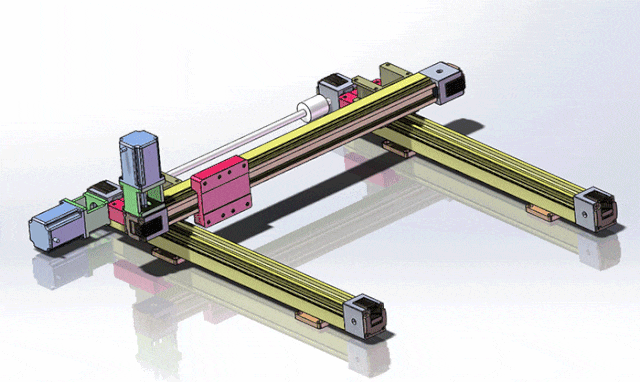

Hướng dẫn tuyến tính là một thành phần cơ học thường bao gồm một đường ray cố định và một đường trượt (còn được gọi là thanh trượt) di chuyển dọc theo đường ray . Slide chứa các phần tử lăn như vòng bi hoặc con lăn {{1}

Hướng dẫn tuyến tính bóng

Hướng dẫn tuyến tính mang bóng hoạt động bằng cách lưu thông các quả bóng giữa thanh trượt và đường ray hướng dẫn . Các quả bóng cuộn dọc theo các đường đua và đường tuần hoàn chuyên dụng, cho phép chuyển động tuyến tính ma sát thấp liên tục .

Hướng dẫn tuyến tính

Các hướng dẫn tuyến tính mang con lăn sử dụng các con lăn hình trụ thay vì các quả bóng, có diện tích tiếp xúc lớn hơn và có thể cung cấp công suất tải và độ cứng cao hơn . Loại hướng dẫn này thường được sử dụng trong các thiết bị công nghiệp nặng, dây chuyền sản xuất dập tự động, vv .

Một hệ thống đường sắt hướng dẫn tuyến tính điển hình bao gồm hai thành phần chính và các phụ kiện khác:

• Đường sắt
Đường ray hướng dẫn là một đường ray được gia công chính xác thường được làm bằng thép carbon hoặc thép không gỉ chịu trách nhiệm chính cho việc hướng dẫn trượt dọc theo đường thẳng .

• vận chuyển (hoặc khối)
Thanh trượt được cài đặt trên đường ray hướng dẫn và di chuyển dọc theo đường ray hướng dẫn . Nó là trung gian giữa tải và hệ thống đường ray hướng dẫn, chứa nhiều yếu tố lăn (bóng hoặc con lăn)

• Các phụ kiện khác(Chẳng hạn như mũ cuối, con dấu, hệ thống bôi trơn)
Chúng được sử dụng để hỗ trợ lưu thông nội bộ của thanh trượt, duy trì bôi trơn, chặn bụi và mở rộng tuổi thọ dịch vụ .

• Độ chính xác cao và độ lặp lại
Bề mặt tiếp xúc giữa đường ray và thanh trượt của hướng dẫn tuyến tính là mặt đất chính xác và dung sai sản xuất rất nhỏ (thường trong vòng ± 5μm) . Ngoài ra, đường chạy bóng bên trong thanh trượt là ổn định, có thể làm giảm sự tích lũy của các lỗi dịch chuyển, đảm bảo chuyển động nhất quán và chính xác

• Ma sát thấp, hoạt động trơn tru
Hướng dẫn tuyến tính có các yếu tố lăn tích hợp như bóng hoặc vòng bi con lăn, lưu thông trong đường đua để giảm khu vực tiếp xúc và có hệ số ma sát thấp hơn hướng dẫn trượt truyền thống .}

• Khả năng tải nặng
Các hướng dẫn tuyến tính hạng nặng đã được tăng cường cấu trúc và vật liệu của chúng được nâng cấp để chịu được tải trọng tĩnh và động mạnh mà không có biến dạng . Do đó, chúng có thể hỗ trợ các máy hiệu suất cao hoạt động trơn tru trong môi trường khắc nghiệt .}

• Mạnh mẽ và bền bỉ
Đường ray vòng bi tuyến tính được làm bằng vật liệu bằng thép hoặc hợp kim cứng, rất cứng và bền . Chúng được xử lý nhiệt trong quá trình sản xuất để cải thiện độ cứng, sức đề kháng và tuổi thọ tổng thể .

• Dễ dàng tích hợp
Thiết kế nhỏ gọn và mô -đun của hệ thống hướng dẫn tuyến tính cho phép tích hợp dễ dàng vào các cấu trúc cơ học khác nhau, từ các thiết bị y tế nhỏ đến máy móc công nghiệp lớn .

Đường ray hướng dẫn tuyến tính được sử dụng rộng rãi trong các ngành công nghiệp yêu cầu chuyển động tuyến tính được kiểm soát, chính xác . Chúng tăng cường hiệu suất của máy bằng cách cung cấp sự ổn định và giảm ma sát . dưới đây là một số ứng dụng phổ biến .

1. Máy CNC
Các hệ thống hướng dẫn tuyến tính cung cấp sự ma sát thấp, chuyển động chính xác cao thông qua các yếu tố lăn với độ chính xác ở cấp độ micron . Điều này làm cho chúng phù hợp với các quy trình gia công CNC như phay, biến và khắc, trong đó ngay cả độ lệch nhỏ nhất cũng có thể dẫn đến phế liệu hoặc làm lại {{4}

2. Tự động hóa công nghiệp
Trong các dây chuyền lắp ráp tự động và cánh tay robot, mọi nhiệm vụ chọn, địa điểm hoặc kiểm tra phải được thực hiện một cách nhanh chóng và chính xác

3. Các hệ thống robot và pick-and-pace
Đường ray và xe tải hướng dẫn tuyến tính nhỏ gọn, nhẹ cung cấp chuyển động mượt mà, chính xác với điện trở tối thiểu . Các tính năng này cho phép tích hợp liền mạch vào các nền tảng robot và hệ thống chọn và đặt .}}}}}}}}}}}}

4. Thiết bị y tế và phòng thí nghiệm
Hướng dẫn tuyến tính cung cấp chuyển động có độ rung thấp với tiếng ồn lăn thấp, làm cho chúng phù hợp với các thiết bị được sử dụng trong môi trường nhạy cảm, như thiết bị hình ảnh y tế, dụng cụ chẩn đoán và thiết bị tự động hóa trong phòng thí nghiệm, trong đó độ chính xác ảnh hưởng trực tiếp đến kết quả kiểm tra và an toàn hoạt động .

5. Sản xuất bán dẫn và điện tử
Độ lệch cấp Micron là không thể chấp nhận được trong sản xuất bán dẫn và lắp ráp điện tử, có thể dẫn đến khiếm khuyết sản phẩm hoặc làm lại tốn kém

Đường ray hướng dẫn tuyến tính là các thành phần cơ bản trong kỹ thuật hiện đại, cho phép chuyển động mượt mà, chính xác và có thể lặp lại trên một loạt các ứng dụng công nghiệp . cho dù bạn đang xây dựng máy móc CNC có độ chính xác cao hoặc đường dây sản xuất tự động, một hệ thống đường ray và vận chuyển tuyến tính đáng tin cậy là cần thiết cho hiệu suất và lâu dài {{2}

Là một nhà sản xuất hướng dẫn tuyến tính chuyên nghiệp,JSMCung cấp các sản phẩm chất lượng đáp ứng các tiêu chuẩn toàn cầu . với thiết kế kỹ thuật mạnh mẽ và hiệu suất đáng tin cậy, các giải pháp của chúng tôi được thiết kế để di chuyển máy của bạn và kinh doanh về phía trước .

Tìm kiếm các thành phần chuyển động tuyến tính đáng tin cậy?Liên hệ với chúng tôiHôm nay để tìm hiểu thêm về các giải pháp hướng dẫn tuyến tính của chúng tôi .
